Crossrunner : une palettisation par niveau en ligne
Les Crossrunner de Qimarox constituent la solution idéale pour la mise en ligne de plusieurs palettiseurs. Grâce à leur concept unique, un seul convoyeur à rouleaux suffit pour alimenter et évacuer les palettes pour plusieurs machines installées en parallèle.
Le Crossrunner est une version surélevée du Highrunner HR7 avec lequel les produits sont déposés niveau par niveau sur la palette. À cet effet, la machine dispose d'une butée intégrée où chaque rangée formée reste en attente jusqu'à ce qu'un niveau soit complet. En déposant un niveau entier en une seule fois, le Highrunner HR7 effectue moins de mouvements. Ceci fait gagner du temps, ce qui augmente la capacité par rapport à d'autres systèmes de palettisation.
Les palettes passent en dessous

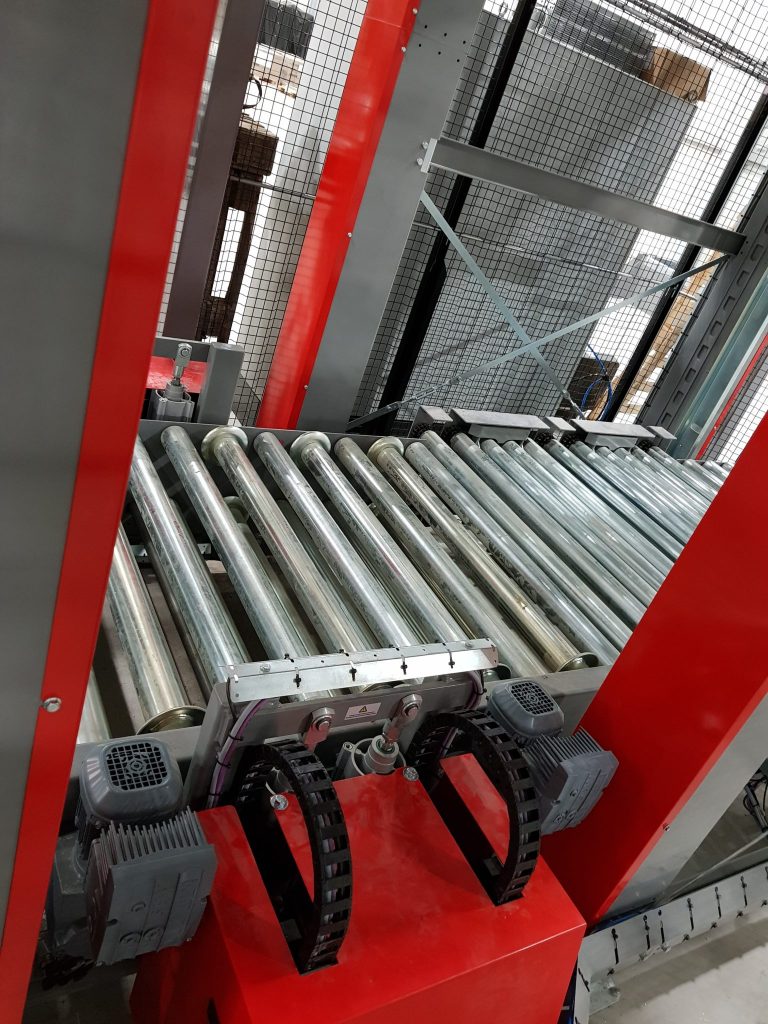

Puisque le convoyeur de formation et l'ascenseur à palettes sont installés encore plus haut, tant les palettes vides que pleines peuvent passer en dessous via le convoyeur à rouleaux central.

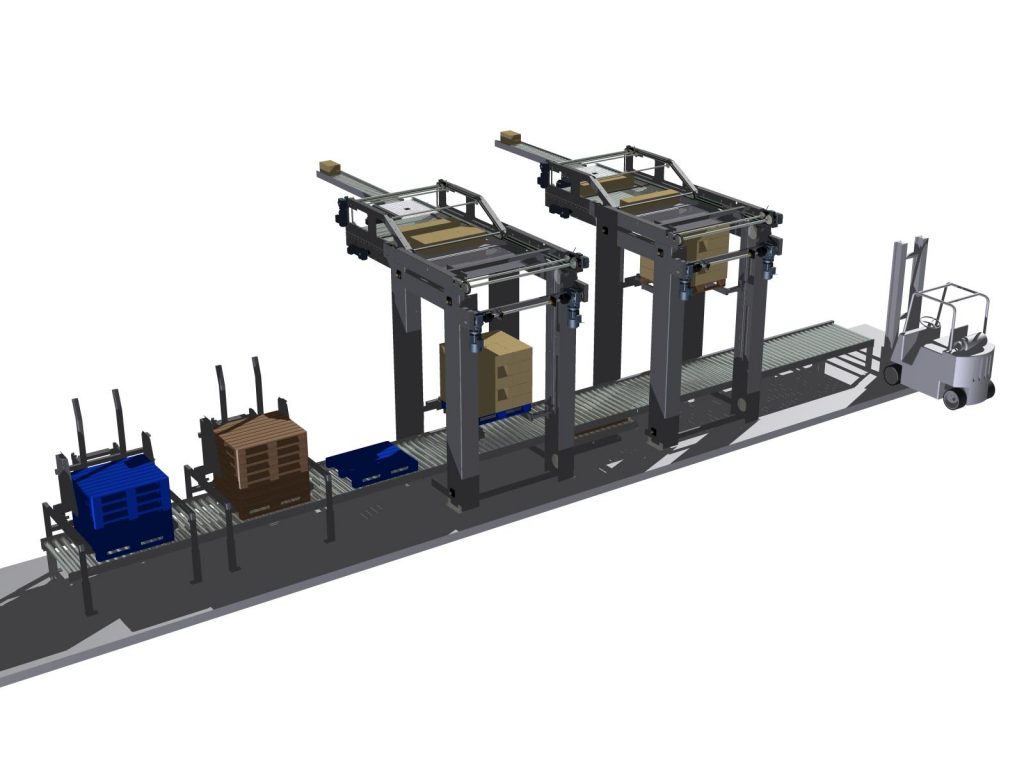

En d'autres termes : dans une configuration avec, par exemple, deux Crossrunner l'un à côté de l'autre, une palette pleine de la première machine peut être évacué via le convoyeur à rouleaux en passant sous la deuxième machine pendant que cette dernière continue à palettiser. Inversement, une palette vide peut être transportée via le convoyeur à rouleaux sous la première machine vers la deuxième sans gêner la première machine.
Un logiciel de commande intelligent
Le logiciel de commande intelligent de Qimarox permet d'ajuster avec précision l'alimentation et l'évacuation des palettes en fonction des mouvements des palettiseurs afin d'éviter les collisions.
Il est même possible d'attribuer des priorités différentes pour chaque machine. Ceci permet d'éviter que le dernier palettiseur ne peut pas déposer sa palette pleine en raison du grand flux de palettes provenant des autres machines.
Compact et accessible
Le grand avantage du Crossrunner est la configuration compacte. Il est inutile d'installer un convoyeur d'alimentation et d'évacuation propre à chaque machine.
Un autre avantage est l'accessibilité. Grâce à l'absence de constructions de convoyeurs à rouleaux complexes, les palettiseurs sont facilement accessibles pour le dépannage et l'entretien, même avec un chariot élévateur, le cas échéant.
Avec le Crossrunner, les produits sont déposés niveau par niveau sur la palette. Puisque tout comme avec le Highrunner, c'est la palette qui monte et descend, les niveaux ne doivent plus être montés et descendus pendant la dépose. Ceci fait gagner du temps, surtout pour des palettes qui doivent être empilées sur une hauteur de 1,80 mètre ou plus. Ainsi, le Crossrunner est un palettiseur qui peut atteindre des vitesses élevées.
Afin de pouvoir laisser passer des palettes pleines en dessous, le Crossrunner est plus élevé. Alors qu'un Highrunner atteint une hauteur de 3 mètres, une construction avec des Crossrunner nécessite facilement une hauteur de 6 mètres.
La construction du Crossrunner est modulaire. Ceci implique que pour chaque module plusieurs options sont possibles en fonction des souhaits du client et des produits à palettiser.
En d'autres termes : vous obtenez la machine qui correspond le mieux à votre processus. Cependant, ultérieurement, cette machine peut être entièrement adaptée à des conditions changeantes grâce à la configuration composée de modules interchangeables.
Caractéristiques techniques | Min. | Max. |
Alimentation | 800 mm | 6 000 mm |
Produit (L x l x h en mm) | 150 x 100 x 100 | 600 x 400 x 400 |
Capacité (produits/heure) | 500 | 3.500 |
Capacité (niveaux/heure) | 240 | 450 |
Poids du produit | 1 kg | 25 kg |
Avantages du Crossrunner
- Un mode de formation unique avec lequel les produits sont positionnés sur des coordonnées exactes (breveté)
- Disposer plusieurs machines sur une surface restreinte grâce à un concept de système breveté
- Nécessite une surface au sol de seulement 2,5 x 2,5 mètres
- Un élévateur de palettes pour monter et descendre la palette
- Une butée intégrée pour une dépose par niveau
- Des commandes conviviales par écran tactile
- Des configurations d'empilage librement programmables
- Une construction solide avec des finitions parfaitement adaptées aux tâches lourdes
- Un accès simplifié pour le dépannage et l'entretien
- Ne nécessite pas plus de 2,40 x 3,40 mètres d'espace sur le quai
- Une machine standard dont les composants sont disponibles sur le marché
Le Crossrunner est disponible en différentes versions. La principale option concerne l'alimentation des produits. Il est possible d'opter pour :
- Une alimentation latérale : alimentation à gauche ou à droite de l'emplacement de formation
- Une double alimentation : deux convoyeurs de formation avec deux tiroirs de formation pour davantage de capacité
En outre, le palettiseur peut être développé avec un certain nombre de modules supplémentaires :
- Un Twistrunner (manipulateur) : pour inverser les produits.
- Un Sheetrunner (convoyeur de film) : pour déposer une feuille de carton ou de papier entre deux niveaux
- Un Filmrunner (convoyeur de film) : pour déposer un film ou une feuille de papier entre deux niveaux
