Highrunner HR7

Palettiseur flexible

Le Qimarox Palletizer Highrunner HR7 est une machine composée de modules standard, conçue pour des situations où aucune configuration industrielle standardisée n’est disponible. Cela permet un certain niveau de personnalisation.Les […]

Demande de devis

Description
Spécifications
Configurations
Téléchargements

Le Qimarox Palletizer Highrunner HR7 est une machine composée de modules standard, conçue pour des situations où aucune configuration industrielle standardisée n’est disponible. Cela permet un certain niveau de personnalisation.
Les palettiseurs standardisés de Qimarox sont développés sur la base de décennies d’expérience et des défis courants propres à l’industrie concernée.

Highrunner HR7 : un dépôt ultrarapide par niveau

Les Highrunner se distinguent de la plupart des systèmes de palettisation par la position du convoyeur de formation. Dans un Highrunner, le convoyeur de formation se trouve en hauteur et la palette est montée et descendue avec un élévateur à palettes. Ainsi, le haut de la palette se trouve toujours au même niveau que le convoyeur de formation.



Niveau après niveau

Le Highrunner HR7 est le palettiseur le plus rapide de la gamme de Qimarox. La particularité du Highrunner HR7 est que les produits sont déposés niveau par niveau sur la palette. À cet effet, la machine dispose d'une butée intégrée où chaque rangée formée reste en attente jusqu'à ce qu'un niveau soit complet. En déposant un niveau entier en une seule fois, le Highrunner HR7 effectue moins de mouvements. Ceci fait gagner du temps, ce qui augmente la capacité.

Puisqu'avec le Highrunner HR7, c'est la palette qui monte et descend, les rangées ne doivent plus être montées et descendues pendant la dépose. Ceci fait encore gagner du temps, surtout pour des palettes qui doivent être empilées sur une hauteur de 1,80 mètre ou plus. Ainsi, le Highrunner HR7 est un des palettiseurs les plus rapides du marché.

Alimentation et évacuation de palettes

Dès qu'une palette est pleine, l'ascenseur à palettes descend tout en bas afin qu'elle puisse être évacuée via un système de transport de palette. Au même moment, une palette vide peut être alimentée en sens inverse.

Le Highrunner HR7 peut manipuler un vaste éventail de produits :

  • des caisses
  • des caisses avec couvercle
  • des plateaux
  • des plateaux filmés
  • des seaux
  • des cageots
  • des jerrycans
  • etc.

La construction du Highrunner HR7 est modulaire. Ceci implique que pour chaque module plusieurs options sont possibles en fonction des souhaits du client et des produits à palettiser.

En d'autres termes : vous obtenez la machine qui correspond le mieux à votre processus. Cependant, ultérieurement, cette machine peut être entièrement adaptée à des conditions changeantes grâce à la configuration composée de modules interchangeables.

Caractéristiques techniques Min. Max.
Hauteur d'entrée au niveau de la plate-forme (mm) 500  1,100
Produit (L x l x h en mm) 150 x 150 x 100 600 x 400 x 400
Capacité (produits/heure) 500 4.500
Capacité (niveaux/heure) 150 300
Poids en kg (produit) 1 25
Poids en kg (niveaux) 1 180

Avantages du Highrunner HR7

  • Un mode de formation unique avec lequel les produits sont positionnés sur des coordonnées exactes (breveté).
  • Différentes possibilités pour l'élévateur à palettes (table de levage, convoyeur vertical Prorunner mk9, solution sur mesure)
  • Une butée intégrée pour une dépose par niveau

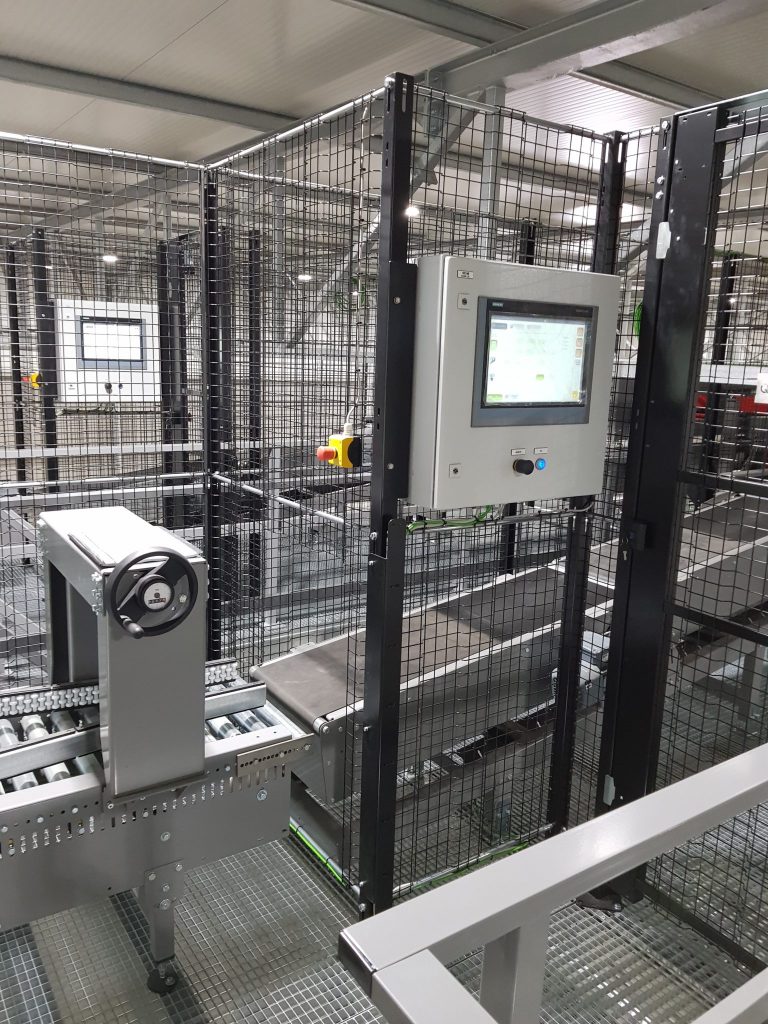

  • Des commandes conviviales par écran tactile
  • Des configurations d'empilage librement programmables
  • Une construction solide avec des finitions parfaitement adaptées aux tâches lourdes
  • Un accès simplifié pour le dépannage et l'entretien
  • Ne nécessite pas plus de 2,40 x 3,40 mètres d'espace
  • Une machine standard dont les composants sont disponibles sur le marché

Le Highrunner HR7 est disponible en différentes versions. La principale option concerne l'alimentation des produits. Il est possible d'opter pour :

  • Une alimentation latérale : alimentation à gauche ou à droite de l'emplacement de formation

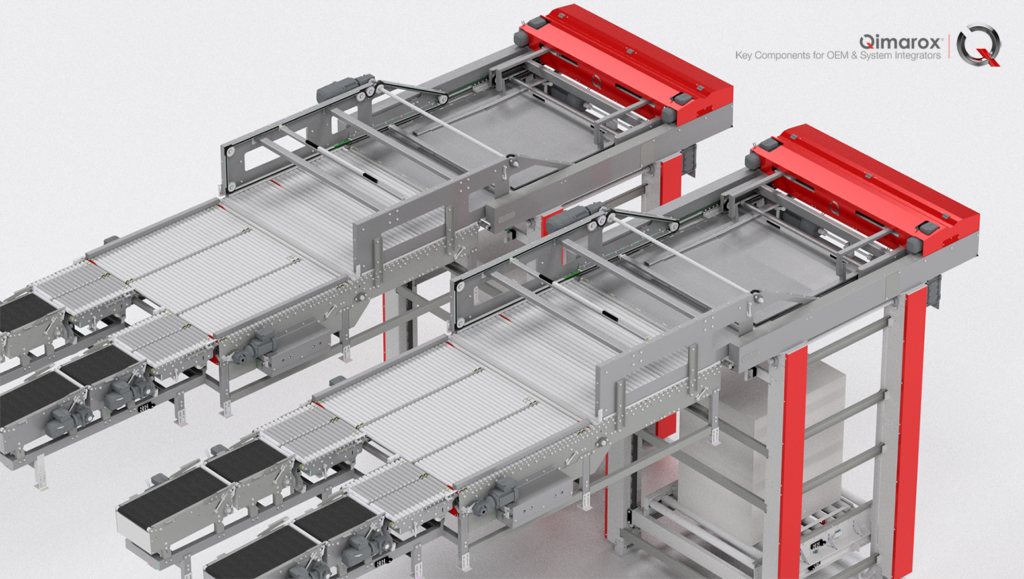

  • Une double alimentation : deux convoyeurs de formation avec deux tiroirs de formation pour davantage de capacité

En outre, le palettiseur peut être développé avec un certain nombre de modules supplémentaires :

  • Un Twistrunner (manipulateur) : pour tourner les produits.
  • Un Sheetrunner (convoyeur de feuilles) : pour déposer un intercalaire en carton ou en papier entre deux niveaux
  • Un Filmrunner (convoyeur de film) : pour déposer un intercalaire en film ou en feuille de papier entre deux niveaux
Dépliants
Manuels
Schémas
Software

Icône

Highrunner HR7 Palletizer Brochure EU

1 fichier·s 2.64 MB

Télécharger

Icône

User manual Layerbuffer HR7 / LR3 palletiser

1 fichier·s 1 MB

Télécharger

Icône

UM Butées Arrière et latérales HR7

1 fichier·s 900.30 KB

Télécharger

Icône

UM Plaques de dépose HR7

1 fichier·s 1.00 MB

Télécharger

Icône

UM Pousseur de couche HR7

1 fichier·s 898.14 KB

Télécharger

Icône

UM Table formation plan de dépose HR7

1 fichier·s 2.37 MB

Télécharger

Icône

Highrunner HR7 - Basic design

1 fichier·s 7.35 MB

Télécharger

Icône

Handshakes Batchmode HR7 Rockwell

1 fichier·s 1.05 MB

Télécharger

Icône

Handshakes Batchmode HR7 Siemens

1 fichier·s 1.15 MB

Télécharger

Icône

Handshakes Upstream-Downstream HR7 Rockwell

1 fichier·s 1.49 MB

Télécharger

Icône

Handshakes Upstream-Downstream HR7 Siemens

1 fichier·s 1.55 MB

Télécharger


Ce produit est protégé par un ou plusieurs brevets. Pour plus d'informations, visitez hrpatents.qimarox.com/ .
