Palettiseur logistique Highrunner HR9

palettiseur logistique

Highrunner HR9 : empile automatiquement selon le modèle sélectionné Le palettiseur logistique Highrunner HR9 est spécialement conçu pour les opérations logistiques. Cette machine est donc très efficace pour traiter de nombreux […]

Demande de devis

Description
Spécifications
Configurations
Téléchargements

Highrunner HR9 : empile automatiquement selon le modèle sélectionné

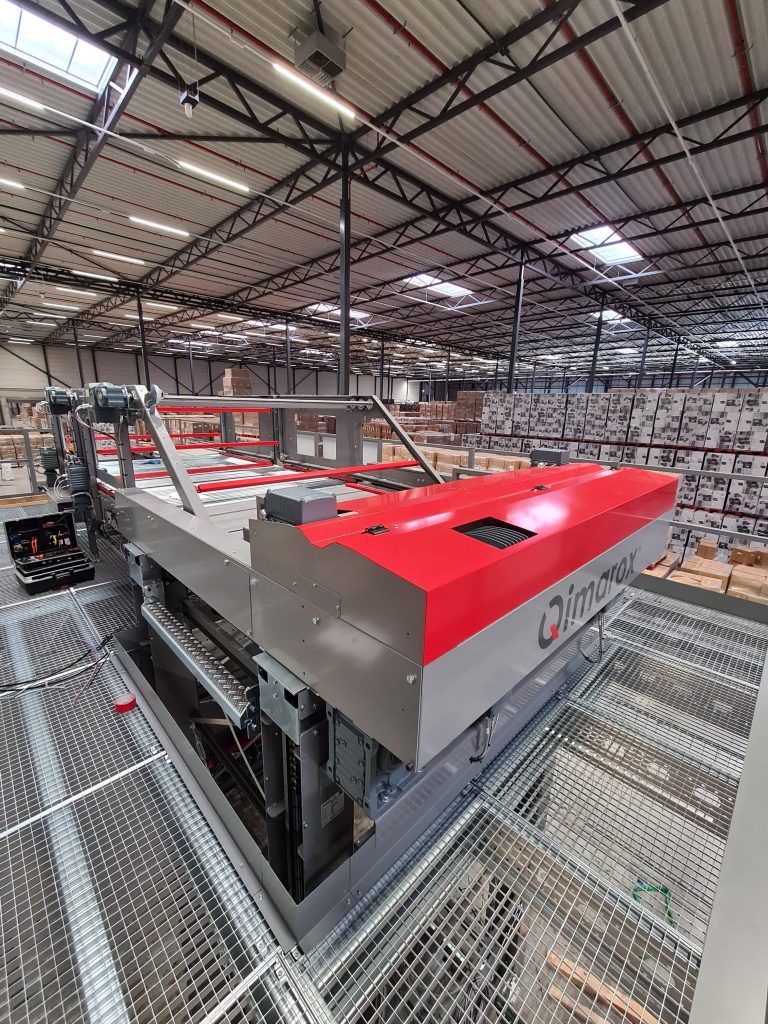

Le palettiseur logistique Highrunner HR9 est spécialement conçu pour les opérations logistiques. Cette machine est donc très efficace pour traiter de nombreux petits lots de produits. Notre système de formation des couches unique et breveté peut générer un grand nombre de dispositions des couches. Ces dispositions peuvent être sélectionnées automatiquement ou générées par notre générateur de dispositions de pointe. Un générateur de dispositions spécialement conçu vous proposera la disposition optimale en fonction de la taille des cartons et de la palette. Par exemple, si l’installation est équipée d’un scanner de produits 3D complet, il est même possible de faire fonctionner le système de manière totalement autonome.

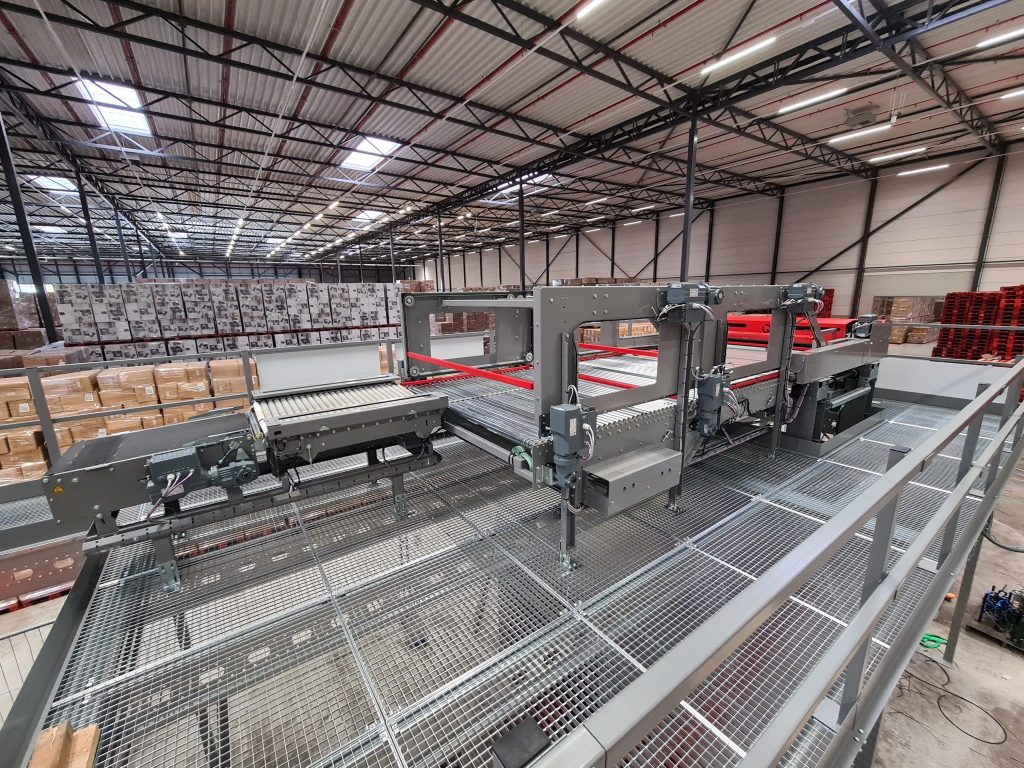

Comme le système de formation des dispositions est à un niveau élevé et que la palette monte et descend avec le dispositif de levage (Qimarox Prorunner mk10), des débits plus élevés peuvent être atteints. Le haut de la palette est par conséquent toujours situé au même niveau que le convoyeur de formation des dispositions. Par conséquent, une plus grande capacité par couche est possible car les plaques empilables peuvent recevoir une nouvelle couche rapidement après qu’une couche a été placée sur une palette.

Couche par couche

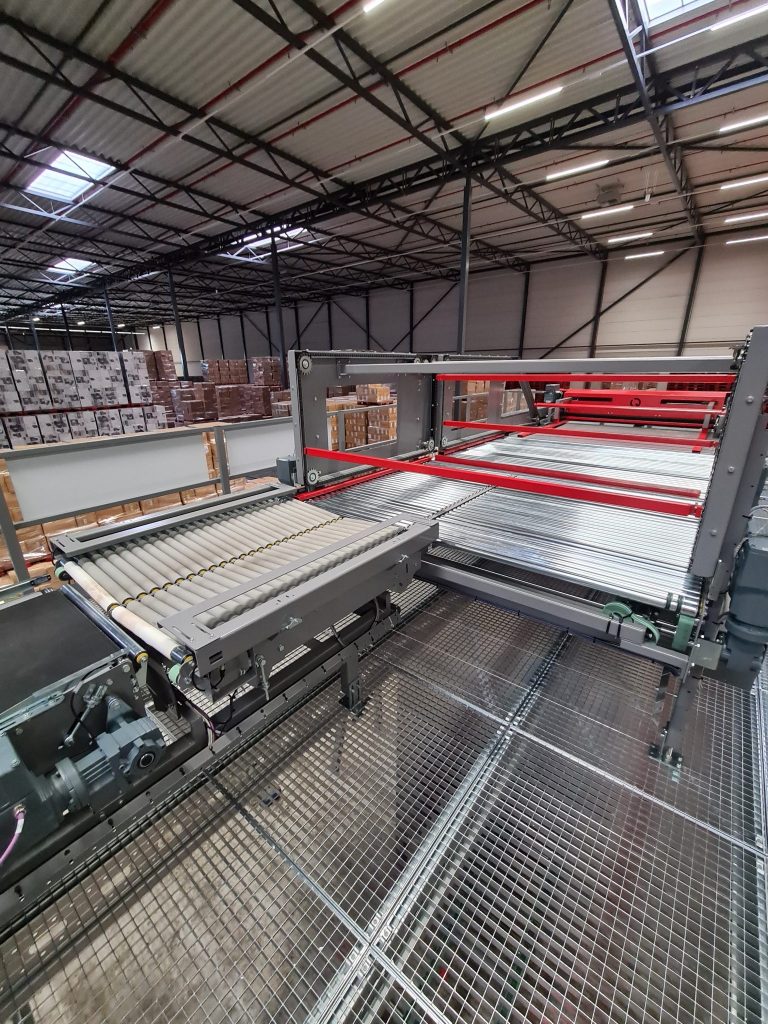

Le palettiseur Highrunner HR9 est basé sur le palettiseur Highrunner HR7. Cette machine est le palettiseur le plus rapide et le plus flexible de la gamme Qimarox. Ce qui est intéressant avec ces produits avec cette machine est que les produits peuvent être déposés sur la palette couche par couche. Pour ce faire, la machine dispose d’un tampon intégré ou chaque rangée formée reste en place jusqu’à ce que la couche soit complète. En déposant une couche complète en une fois, le Highrunner HR9 a besoin de faire moins de mouvements. Cela fait gagner du temps et augmente la capacité.

Comme c’est la palette qui monte et descend avec le palettiseur Highrunner HR9, les couches n’ont plus besoin d’être déplacées de haut en bas pendant leur dépose. Cela fait gagner du temps, en particulier avec des palettes qui sont empilées à 1m80 de haut voire plus. Cela fait du Highrunner HR9 l’un des palettiseurs les plus rapides du marché.

Entrée et sortie des palettes

Dès qu’une palette est pleine, le dispositif de levage la fait descendre complètement pour qu’elle puisse être emportée par le système de transport des palettes. En même temps, une palette vide peut être apportée de l’autre côté.

Êtes-vous intéressé par notre palettiseur ou d’autres solutions de palettisation ?

Si vous souhaitez obtenir de plus amples informations sur nos solutions de palettisation, vous pouvez demander une consultation commerciale sans aucune obligations. N’hésitez pas à nous contacter si vous avez d’autres questions !

Le Highrunner HR9 peut prendre en charge une grande variété de tailles de cartons et de dispositions des couches. Les spécifications complètes sont disponibles ci-dessous.

Specifications Min. Max.
Hauteur d'entrée au niveau de la plate-forme (mm) 600 1,000
Hauteur de palette (mm) 600 2,500
Produit (LxBxH mm) 200 x 200 x 150 600 x 400 x 600
Couche (LxBxH mm) 750 x 500 x 100 1,240 x 1,000 x 600
Rapport largeur/hauteur 0.5 0.5
Rapport largeur/longueur 0.5 0.5
Capacité (produits/heure) 500 1500 (@4 per layer)
Capacité (niveaux/heure) 1 300
Poids en kg (produit) 2,5 25
Poids en kg (niveaux) 2,5 180
Bulged product - HR9 palletizer
  •


Le Highrunner HR9 est construit avec une configuration optimale pour les opérations logistiques.

  • TwistRunner avec mesure des produits (rotation brevetée des produits)
  • Entrée latérale : entrée par la droite ou la gauche à côté de l’emplacement de formation des couches
  • Tampon de couche avec centrage des couches
  • Tablier bidirectionnel pour des côtés de palettes droits
  • Dispositif de levage de palettes avec centrage et alignement pour garantir un chargement stable

Avantages du Highrunner HR9

  • Méthode unique de formation des dispositions de couches avec positionnement des produits aux coordonnées exactes (méthode brevetée)
  • Dispositif de levage des palettes Prorunner PR10
  • Amortisseurs intégrés pour déposer les produits en couches

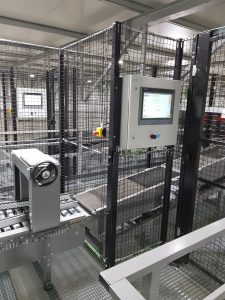

  • Utilisation aisée avec écran tactile (Pack ML)
  • Modèles d’empilage librement programmables
  • Construction solide et finitions parfaites pour les tâches difficiles
  • Accès aisé pour l’entretien et la maintenance
  • Machine standards avec composants disponibles dans le commerce
Dépliants
Documentation tiers
Général
Manuels
Pneumatic diagrams
Schémas
Schémas électriques
Software

Icône

Flyer Palletizer HR9 Logistics - imperial

1 fichier·s 361.96 KB

Télécharger

Icône

HR9 - SEW Drives

1 fichier·s 5.51 MB

Télécharger

Icône

CE Declaration of incorporation HR9

1 fichier·s 399.77 KB

Télécharger

Icône

Palletlift specifications HR9

1 fichier·s 11.93 MB

Télécharger

Icône

Spare Parts lists HR9

1 fichier·s 956.49 KB

Télécharger

Icône

Operator manual HR9

1 fichier·s 7.96 MB

Télécharger

Icône

User Manual - Layer buffer HR9

1 fichier·s 1.19 MB

Télécharger

Icône

Pneumatic diagram HR9

1 fichier·s 396.96 KB

Télécharger

Icône

HR9 - 2D Layout .dwg

1 fichier·s 2.25 MB

Télécharger

Icône

HR9 - 2D Lay-out .dwg

1 fichier·s 2.25 MB

Télécharger

Icône

HR9 - 3D lay-out .step

1 fichier·s 11.21 MB

Télécharger

Icône

HR9 - Safety Lay-out

1 fichier·s 600.76 KB

Télécharger

Icône

HR9 - Spare parts - drawings

1 fichier·s 22.63 MB

Télécharger

Icône

Electrical drawings HR9 - & parts list

1 fichier·s 23.30 MB

Télécharger

Icône

HR9 - Functional Description

1 fichier·s 1.43 MB

Télécharger

Icône

HR9 - handshake_Up_Down v1.1

1 fichier·s 773.67 KB

Télécharger


Ce produit est protégé par un ou plusieurs brevets. Pour plus d'informations, visitez hrpatents.qimarox.com/ .
